什么時候才需要使用激光蝕刻標簽方案呢？

在PCB條碼標簽需要較高分辨率或需要更高的耐磨性和耐化學腐蝕性時，激光蝕刻標簽材料就是理想的解決方案。

激光蝕刻技術使用減法成像原理，打印層具有更高的交聯密度，所以標識的圖文變的更加牢固耐用。因此，激光蝕刻標簽的耐磨性和耐化學腐蝕性均高于典型的THT熱轉印打印標簽。

由于標識的信息是采用激光束在打印層上直接蝕刻而成的，所以印刷分辨率極高，理論最高分辨率只受到激光系統的光束質量和聚焦精度的限制。使用激光蝕刻標簽可以輕松達到ANSI 標準的“A”和“B”條碼等級。分辨率最高可以達到1200 dpi，可以實現2 號字體及更小的字體。

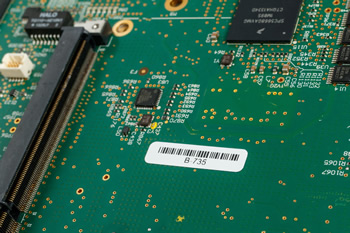

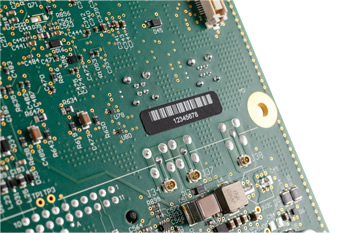

黑色與白色PCB激光蝕刻標簽

我們?cè)陂_(kāi)發激光蝕刻標簽系列時，遇到的最大挑戰是白色標簽。與黑色標簽不同，白色標簽對于激光光束的能量反射很大，造成蝕刻困難。

我們也測試了其它激光蝕刻標簽供應商的產品，發現市面上的白色標簽在做激光蝕刻時，會產生粉塵碎片，吸附在標簽表面。進一步分析發現，這些粉塵來源是白色標簽涂層中的白色顏料和填料。這些材料耐熱性較高，在激光蝕刻時無法氣化，造成了粉塵污染。

根據貝迪服務于電子制造業的多年經驗，我們非常清楚粉塵污染對于PCB’A生產組裝工藝的嚴重危害，所以貝迪的科研人員決定開發完全無塵的白色激光蝕刻標簽。經過艱苦的努力，貝迪開發出的白色激光蝕刻標簽在使用CO2和UV紫外激光打標機蝕刻時，能夠做到完全無塵，相關專利已經在申請中。



圖1



貝迪B-732A和競品的透明膠帶測試，手指刮擦測試對比結果如圖。B-732A是貝迪的白色亮面激光蝕刻聚酰亞胺標簽，在CO2激光蝕刻后表面完全無塵。在這個對比測試中，我們將透明膠帶貼到蝕刻后的標簽表面，來表征激光蝕刻粉塵的污染情況。

耐磨性和耐化學腐蝕性極佳的PCB標簽

貝迪激光蝕刻標簽采用特殊涂層，能夠承受嚴苛的環境條件，在耐環境條件性能方面超過傳統的THT熱轉印打印標簽。如SMT的高溫回流焊工藝和高壓清洗工藝等應用。

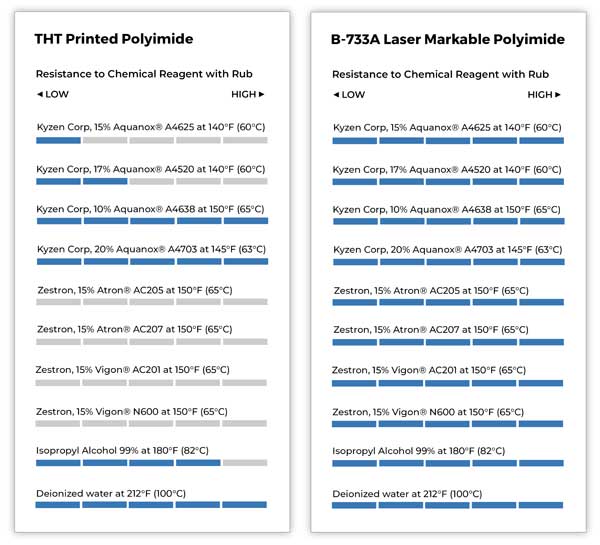

圖2



聚酰亞胺標簽的耐化學溶劑性：傳統THT熱轉印打印標簽和貝迪激光蝕刻標簽對比

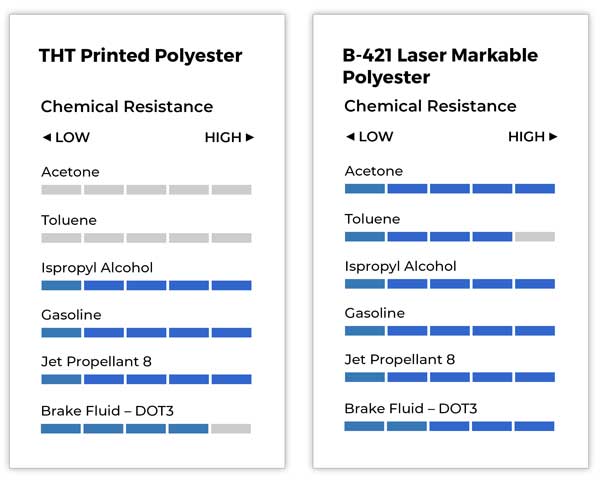

圖3



聚酯標簽的耐化學溶劑性：傳統THT熱轉印打印標簽和貝迪激光蝕刻標簽對比

耐磨性

激光蝕刻標簽與傳統的THT熱轉印打印標簽相比，在耐磨性上具有極大的優勢。一般而言，激光蝕刻標簽的耐磨性是傳統的THT熱轉印打印標簽的5倍左右。典型的耐磨性對比結果如下圖所示。
